Los amplificadores y comparadores operacionales son dos de los componentes analógicos más utilizados en el diseño electrónico, pero están construidos para fines muy diferentes. Aunque puedan parecer similares, su comportamiento operativo, velocidad, características de salida y aplicaciones difieren significativamente.
Visión general del amplificador operacional
Un amplificador operacional, o amplificador operacional, es un amplificador analógico de alta ganancia que amplifica la diferencia de tensión entre dos terminales de entrada: la entrada no inversora (+) y la entrada inversora (−).
La relación básica de salida es:
Vout = A(V+ − V−)
Donde A es la ganancia de tensión en lazo abierto. Debido a que esta ganancia es extremadamente alta, rara vez se usan amplificadores operativos solos en modo de lazo abierto. En su lugar, normalmente se utilizan con retroalimentación negativa para controlar la ganancia, mejorar la estabilidad, reducir la distorsión y mantener el circuito funcionando en un rango lineal predecible.
En circuitos prácticos, los amplificadores operacionales se utilizan para amplificar la señal, buffering, filtrado y acondicionamiento preciso de señales analógicas. Un ejemplo común es el seguidor de voltaje:
Vout = Vin
Un seguidor de voltaje no aumenta la ganancia de voltaje, pero proporciona alta impedancia de entrada y baja impedancia de salida. Esto lo hace útil para almacenar en búfer señales débiles, especialmente entre sensores y entradas ADC.
¿Qué es un comparador?
Un comparador compara dos tensiones de entrada y cambia su salida según cuál de las entradas sea mayor. A diferencia de un amplificador operacional, un comparador está diseñado para conmutaciones rápidas, no para amplificación lineal suave.
Cuando la tensión de entrada no inversora es mayor que la tensión inversora, la salida cambia de estado:
V+ > V−
En circuitos reales, los comparadores suelen comprobar si una tensión de entrada cruza una tensión de referencia:
VIN > VREF
Este comportamiento es útil cuando un circuito necesita una decisión clara de alto o bajo. Por ejemplo, un comparador puede detectar bajo voltaje de batería, umbrales de sensores, puntos de cruce de formas de onda o condiciones de fallo. Los comparadores se utilizan comúnmente para la detección rápida de umbrales, monitorización, temporización, control de la forma de onda y circuitos de protección.
Diferencias entre amplificadores operacionales y comparadores
Función básica y comportamiento de salida
| Característica | Amplificador operacional | Comparador |
|---|---|---|
| Función principal | Amplificación lineal y procesamiento analógico de señales | Comparación de voltaje y detección de umbrales |
| Comportamiento de salida | Salida analógica continua | Salida de conmutación alta o baja similar a digital |
| Modo de funcionamiento | Región lineal con retroalimentación negativa | Estados de conmutación o saturación |
Velocidad y rendimiento de conmutación
| Característica | Amplificador operacional | Comparador |
|---|---|---|
| Velocidad | Normalmente más lento; optimizado para funcionamiento lineal estable | Más rápido; optimizado para conmutación |
| Retraso de propagación | Tiempo de respuesta más largo tras cruzar el umbral | Retraso más corto para decisiones rápidas |
| Velocidad de Slew | A menudo limitado en amplificadores operacionales estándar | Optimizado para transiciones de salida más rápidas |
| Recuperación de saturación | Puede recuperarse lentamente tras saturación | Se recupera más rápido al cambiar de estado |
Estabilidad y manejo del ruido
| Característica | Amplificador operacional | Comparador |
|---|---|---|
| Comentarios | Normalmente necesario para un funcionamiento estable | Opcional; A menudo usado para la histéresis |
| Manejo de ruido | La retroalimentación ayuda a reducir el error de señal | Puede necesitar histéresis cerca de los umbrales |
| Histéresis | Añadido externamente cuando es necesario | Comúnmente usado para prevenir disparos falsos |
Diferencias en la salida y la aplicación
| Característica | Amplificador operacional | Comparador |
|---|---|---|
| Etapa de Salida | Normalmente salida analógica push-pull | Salida push-pull, open-collector o open-drain |
| Requisito de dominadas | Menos común | Requerida para salidas de colector abierto/drenaje abierto |
| Enfoque de precisión | Optimizado para un rendimiento analógico preciso | Optimizado para decisiones rápidas de cambio |
| Aplicaciones comunes | Filtros, buffers, audio, amplificación de sensores | Monitorización, PWM, detección de formas de onda, circuitos de protección |
Errores comunes de diseño a evitar
| Error común de diseño | Descripción | Problema posible |
|---|---|---|
| Usar un amplificador operacional como comparador de alta velocidad | Los amplificadores operacionales no están optimizados para un funcionamiento rápido de conmutación. | Respuesta lenta, saturación de salida, conmutación inestable |
| Resistencias de realimentación ausentes | Se requiere retroalimentación negativa para un funcionamiento lineal estable en circuitos de amplificadores operacionales. | Ganancia incontrolada, oscilación y salida inexacta |
| Ignorando el rango de voltaje de entrada en modo común | Los voltajes de entrada fuera del rango permitido pueden causar un funcionamiento incorrecto. | Señales distorsionadas, comportamiento incorrecto de salida |
| Dejando entradas del comparador flotantes | Las entradas no conectadas pueden captar ruido eléctrico. | Disparo falso, estados de salida inestables |
| Condensadores de derivación ausentes | El ruido de la fuente de alimentación no se filtra correctamente. | Ruido, oscilación, rendimiento inestable |
| Mal aterrizamiento | Una masa incorrecta aumenta la interferencia y la inestabilidad de voltaje. | Ruido, mediciones inexactas, inestabilidad de señal |
| Valores incorrectos de resistencias de pull-up | Las salidas del comparador pueden no conmutar correctamente debido a una resistencia de pull-up incorrecta. | Conmutación lenta, consumo excesivo de corriente, niveles lógicos poco fiables |
| Mal diseño de la PCB | Los caminos de señal largos y el desacoplamiento débil aumentan la sensibilidad al ruido. | Oscilación, umbrales inestables, mediciones inexactas |
Modelos recomendados de amplificadores operacionales y comparadores
Circuitos integrados amplificadores operacionales
| IC | Tipo | Aplicaciones comunes |
|---|---|---|
| LM358 | Amplificador de operación dual de uso general | Sistemas embebidos, interfaces de sensores |
| TL081 | Amplificador operacional de entrada JFET | Circuitos de alta impedancia de entrada |
| NE5532 | Amplificador operacional de audio de bajo ruido | Preamplificadores y mezcladores de audio |
| OPA2134 | Amplificador operacional de audio de precisión | Sistemas de audio de alta fidelidad |
Circuitos integrados comparadores
| IC | Tipo | Aplicaciones comunes |
|---|---|---|
| LM393 | Comparador dual con salida de colector abierto | Monitorización de voltaje y control industrial |
| LM339 | Comparador de cuádruples | Detección de umbrales multicanal |
| TLV3201 | Comparador de alta velocidad y baja potencia | Sistemas portátiles y alimentados por batería |
| LTC6752 | Comparador ultrarrápido | Detección de formas de onda de alta velocidad |
| MAX9010 | Comparador de precisión y baja potencia | Monitorización de baterías y detección de precisión |
Aplicaciones de amplificadores operacionales y comparadores
Sistemas de Control, Monitorización y Protección
En sistemas de control, monitorización y protección, los amplificadores operacionales se utilizan ampliamente para el acondicionamiento de sensores, la detección de corriente, la regulación de voltaje, el control de retroalimentación y la amplificación precisa de señales antes de que las señales entren en hardware de procesamiento o unidades de control. Ayudan a mejorar la precisión de las mediciones y a estabilizar el comportamiento del sistema analógico.
Los comparadores se utilizan comúnmente para funciones rápidas de control y protección basadas en umbrales, como la detección de fallos, control de PWM, monitorización de motores y protección contra sobretensión o sobrecorriente. En entornos ruidosos, a menudo se añade histéresis para mejorar la inmunidad al ruido y prevenir conmutaciones inestables.
Electrónica de audio
Los amplis operacionales se utilizan ampliamente en electrónica de audio porque proporcionan ganancia estable, baja amplificación de ruido y filtrado preciso. Las aplicaciones comunes incluyen preamplificadores de micrófono, filtros activos, ecualizadores, circuitos de control de tono, amplificadores de auriculares y mezcladores de audio.
Los comparadores son menos comunes en amplificación directa de audio, pero son útiles en el modelado de forma de onda, detección de cliping, generación de ondas cuadradas y circuitos de detección de señal.
Sistemas embebidos
En sistemas embebidos, los amplificadores operacionales suelen colocarse antes de las entradas del ADC para amplificar y amortiguar las señales de sensores de bajo nivel. Esto mejora la precisión de las mediciones y evita la carga del sensor por parte de la entrada del microcontrolador.
Los comparadores se utilizan ampliamente para la detección de brownouts, activación de activación, conversión a nivel lógico y monitorización de umbrales de sensores en sistemas basados en microcontroladores.

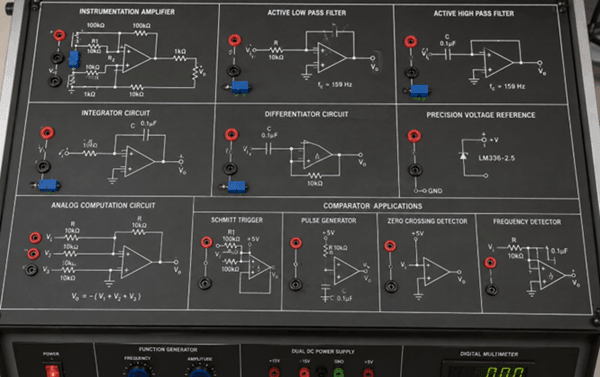

Procesamiento avanzado de señales analógicas
Los circuitos avanzados de amplificador operacional se utilizan en sistemas analógicos de precisión que requieren una manipulación precisa de la señal. Ejemplos comunes incluyen amplificadores de instrumentación, filtros pasa y paso altos activos, circuitos integradores, circuitos diferenciadores, referencias de voltaje de precisión y circuitos de computación analógica.
Los comparadores se utilizan comúnmente en circuitos de temporización y control de forma de onda como disparadores Schmitt, generación de pulsos, sincronización y detección de frecuencia.
IoT y dispositivos de bajo consumo
En IoT y electrónica portátil, los amplificadores operacionales se utilizan para amplificación de sensores de bajo consumo, dispositivos médicos portátiles, instrumentación portátil y sistemas de medición alimentados por batería.
Los comparadores de micropotencia se utilizan comúnmente en sistemas IoT alimentados por batería para monitorización de bajo consumo, detección de despertadores y funciones de protección, donde es importante una corriente mínima de espera.
Conclusión
Los amplificadores operacionales y comparadores procesan señales de voltaje, pero están optimizados para tareas diferentes. Los amplificadores operacionales destacan en la amplificación analógica precisa, mientras que los comparadores están optimizados para conmutaciones rápidas basadas en umbrales. Elegir el dispositivo adecuado mejora la estabilidad, precisión, rendimiento de conmutación y fiabilidad general en los sistemas electrónicos modernos.
Preguntas frecuentes [FAQ]
¿Por qué los amplificadores operacionales se usan normalmente con retroalimentación negativa mientras que los comparadores a menudo funcionan sin ella?
Los amplificadores operacionales utilizan retroalimentación negativa para mantener el circuito funcionando en una región lineal estable. La retroalimentación controla la ganancia, mejora la precisión, reduce la distorsión y evita que la salida se sature inmediatamente debido a la extremadamente alta ganancia en lazo abierto del amplificador operacional. Sin embargo, los comparadores están diseñados para cambiar rápidamente entre estados de alta y baja salida, por lo que normalmente funcionan sin retroalimentación lineal. En muchos circuitos comparadores, la realimentación solo se añade para crear histéresis y evitar disparos falsos causados por el ruido.
¿Por qué se considera un error común de diseño usar un amplificador operacional estándar como comparador?
Un amplificador operacional estándar está optimizado para amplificación analógica, no para conmutación a alta velocidad. Cuando se utiliza como comparador, puede sufrir retardos de propagación lentos, saturación de salida y un tiempo de recuperación pobre. Esto puede generar un comportamiento de conmutación inestable y una detección de umbrales inexacta. Los comparadores dedicados están diseñados con características de conmutación más rápidas y etapas de salida más adecuadas para transiciones de señal similares a lo digital.
¿Cómo mejora la histéresis el rendimiento del comparador en circuitos ruidosos?
La histéresis crea umbrales de conmutación separados de subida y bajada, evitando cambios inestables de salida causados por ruido eléctrico cerca del voltaje de referencia. Al añadir histéresis, los comparadores logran un comportamiento de conmutación más estable, mejor inmunidad al ruido y una detección de umbrales más fiable en aplicaciones de sensores, industriales y automoción.
